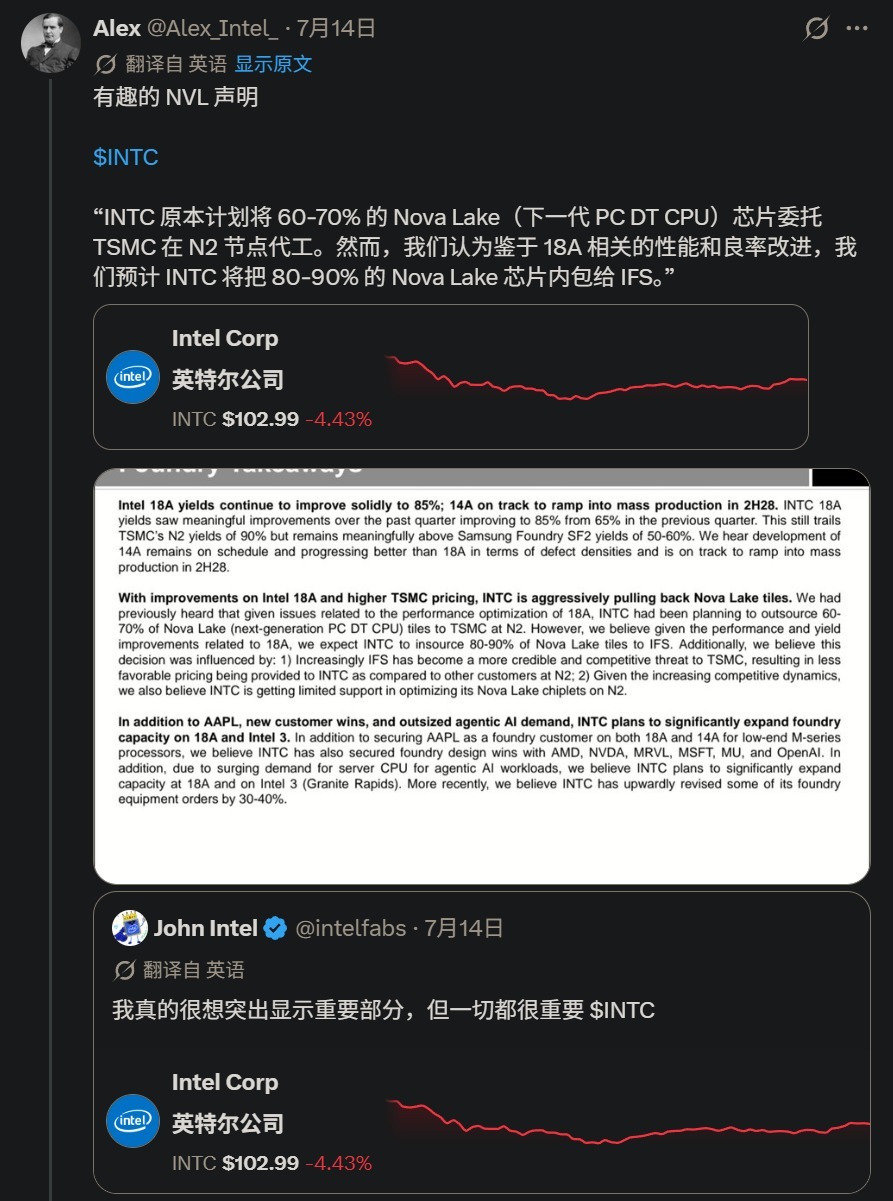

晶圆代工圈又出大新闻。据快科技7月15日报道，英特尔计划将下一代Nova Lake处理器（酷睿Ultra 400系列）的大部分计算模块从台积电转回自家晶圆厂制造，自产比例由此前规划的30%-40%大幅提升至80%-90%。这意味着原定交给台积电2nm产线的大单，几乎被英特尔自己一口吃了回去，代工比例完成了一次彻底反转。
按照英特尔此前的双代工策略，Nova Lake采用模块化Tile架构设计，规划中60%-70%的计算模块由台积电2nm工艺代工，剩余部分才由自家18A工艺承接。彼时的逻辑很现实：18A良率还没完全跑顺，不敢把宝全押在自己身上。如今比例直接倒过来，只能说明一个问题——18A真的成了。

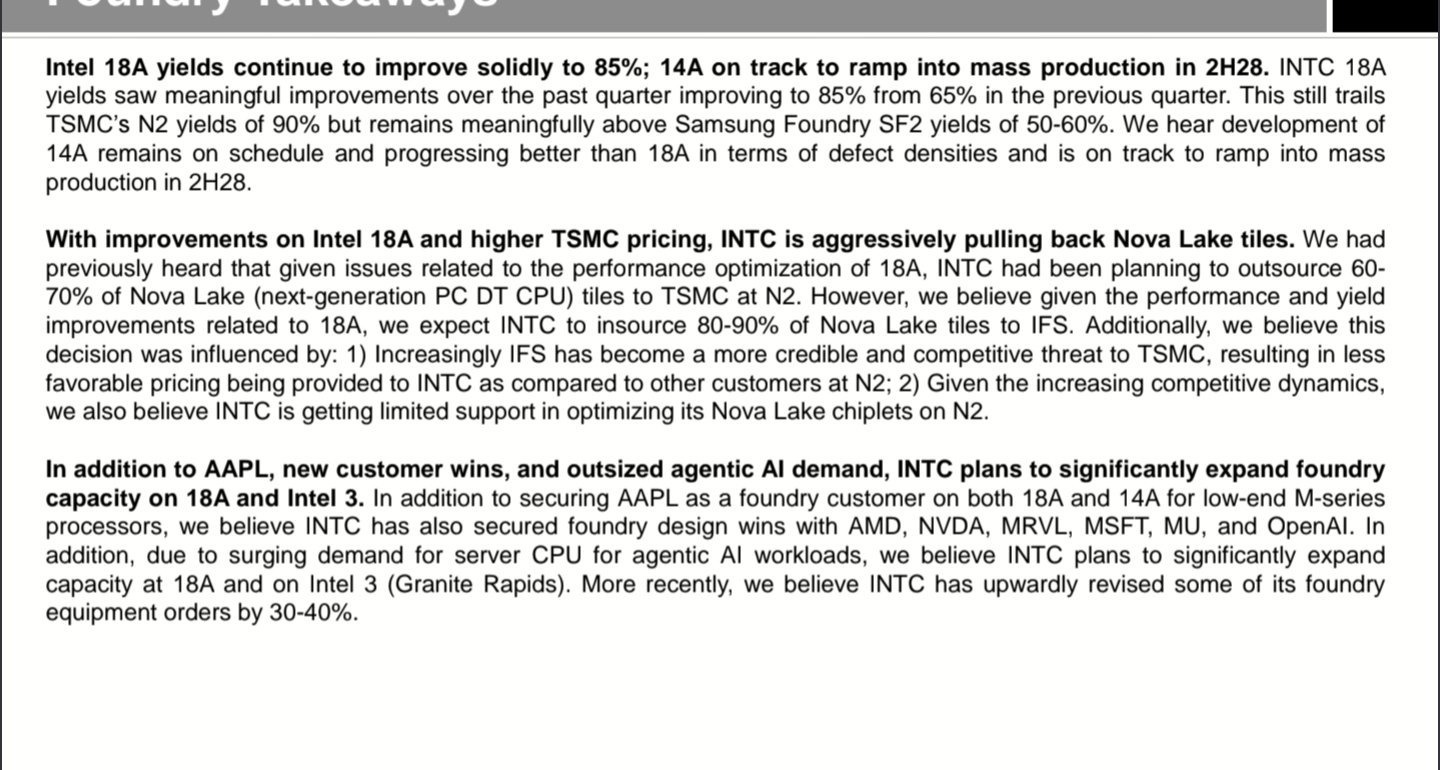

据报道，经过长期技术攻坚，英特尔已彻底解决18A工艺早期的良率难题，良率进入稳定上行通道。更关键的是，当前18A不仅能保障产品按时量产、规避延期风险，生产成本与良品经济性也已达到优秀水平。对于采用RibbonFET全环绕栅极晶体管和PowerVia背面供电两大革命性技术的18A来说，能在量产经济性和良率上同时过关，这才是英特尔敢于大规模转单的核心底气。
不过，从台积电手里抢回订单只是故事的一半，另一半是新麻烦：产能跟不上了。目前英特尔18A只有两条生产线——亚利桑那州Octillo园区的Fab 52和俄勒冈州希尔斯伯勒的一座工厂，合计月产能约3万片晶圆。这个量对18A首发产品Panther Lake（酷睿Ultra 300系列）来说绰绰有余，但Nova Lake是走量的桌面+移动全平台产品，铺货规模大得多，自研占比又高达八九成，3万片的月产能立刻显得捉襟见肘。英特尔的核心问题，已经从良率不足悄然转变为产能不足。

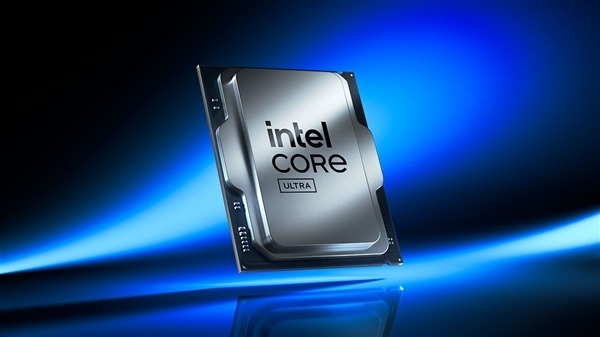

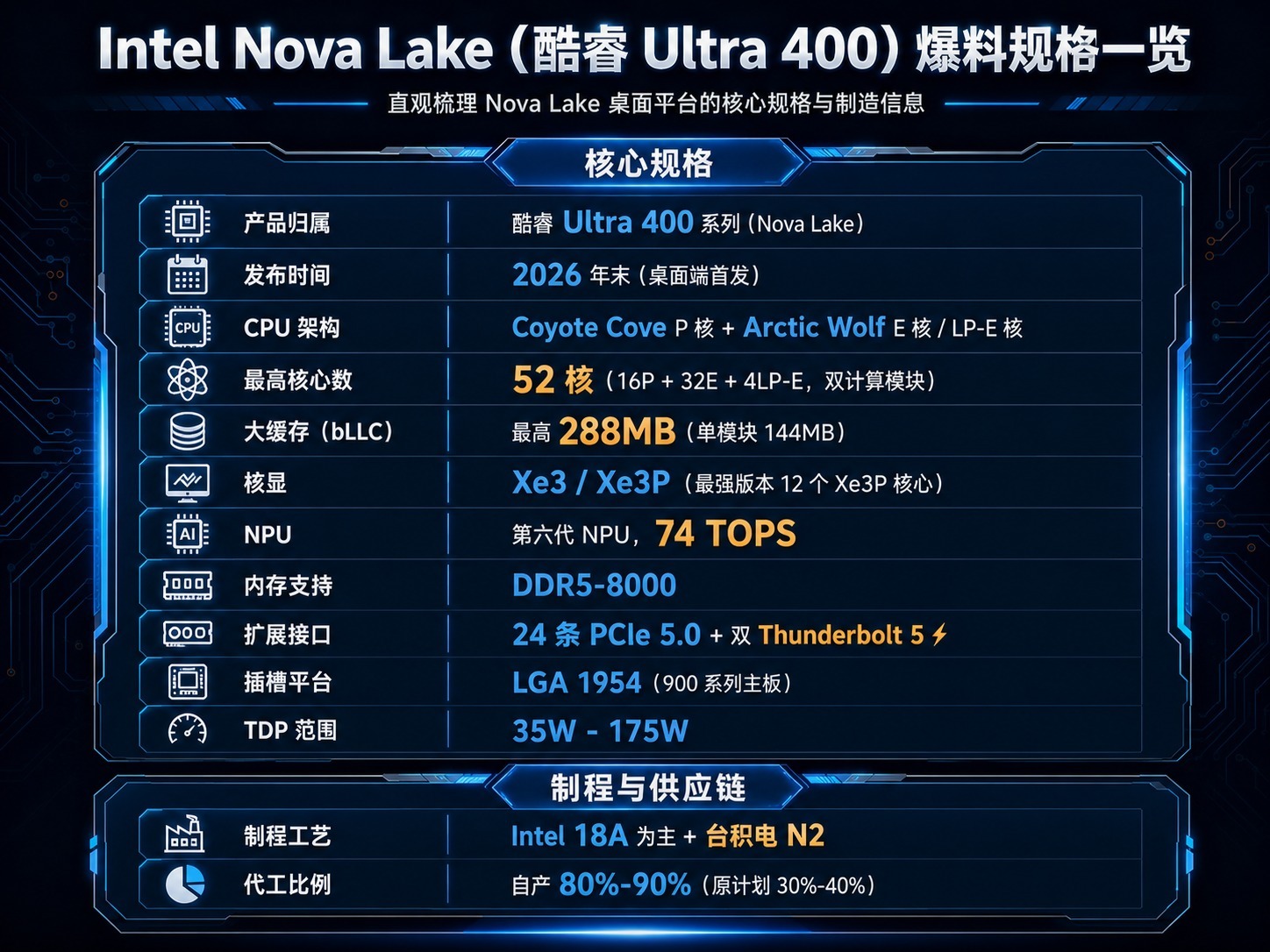

那这颗让英特尔敢于豪赌的Nova Lake到底是什么水平？综合目前爆料，这颗芯片的规格相当炸裂：P核升级为全新Coyote Cove架构，E核与低功耗核采用Arctic Wolf架构；旗舰型号采用双计算模块设计，最高达到16个P核+32个E核+4个低功耗E核，合计52核心；更有对标AMD X3D的bLLC大型末级缓存，单模块144MB、双模块高达288MB。核显升级为Xe3/Xe3P架构，最强版本塞入12个Xe3P核心；NPU升级到第六代，AI算力74TOPS，相比Arrow Lake桌面版的13TOPS和Panther Lake移动端的50TOPS都是大幅跨越。此外还有DDR5-8000内存、24条PCIe 5.0通道、双Thunderbolt 5、全新LGA 1954插槽，TDP覆盖35W到175W。传闻其单线程性能将比AMD Zen 6高出约10%。
这次代工比例大反转的分量，需要放在历史坐标系里看。过去几年，英特尔在先进制程上长期扮演追赶者角色：10nm难产、7nm跳票，Meteor Lake、Arrow Lake等关键产品接连外包台积电，IDM模式一度沦为笑柄。而Nova Lake是IDM 2.0战略启动以来，英特尔自家先进工艺第一次在真正意义上的大规模量产旗舰产品上夺回主导权。倘若18A在Nova Lake上顺利落地，不仅意味着英特尔重新掌握了自家旗舰CPU的制造命脉，更向外界证明了IFS代工业务的成色——连自家最挑剔的旗舰产品都敢用，外部客户的信任门槛自然也就低了。
当然，这一切都有一个前提：产能规模必须跟上量产需求。良率问题解决的是能不能造，产能问题决定的是能不能造够。对英特尔来说，Fab 52和俄勒冈工厂的扩产节奏，将直接决定Nova Lake的铺货能力，甚至影响2026年末发布后的市场供应。而对台积电来说，虽然丢了大单，但其N2产线依然手握苹果、AMD、高通等一票客户，真正受伤的恐怕更多是面子而非里子。
从10nm的至暗时刻，到18A的绝地翻身，英特尔用了将近十年。Nova Lake这步棋如果走成，全球先进制程的格局将真正从台积电一家独大，回到双雄乃至多极竞争的时代。对消费者来说，有竞争，永远是好事。
